O.E.M.オリジナルデザイン形状は7万個(M12mm用)より受注可能!素材変え、色変えは最低3000個以上
最大生産可能数約72万個/月〜80万個/月:数値は現在の金型と成型機を使っての計算数値です。
2013年5月 新商品 2016.2月改訂 プロフェッショナル専用
潟~ックの
ナットエンドキャップ
(汎用)日本製
designed by kayoh
貫通ナット(貫通部全ネジ切りP1.00P1.75)専用
素材:ポリエチレン
色:ブラック・グレー・ライトシルバーメタリック・レッド・ブルーメタリック
M12mm1/2inch 4種類
M14mm 1種類

素材:ABS+ゴールドメッキ【試作品限定販売】
色:ブラック・グレー・ライトシルバーメタリック・レッド・ブルーメタリック
M12mm1/2inch 種類
M14mm 1種類
販売店募集中!
※(ホイール)ナットエンドキャップお取引店様には、
弊社常時在庫の定番ナット(ミックオリジナルのホイールナット・
協永産業ホイールナット)を業版向けお見積より5〜10%安く納入の
販売促進キャンペーンを行っております。


ホイール装着写真やアレンジ写真は
こちらをクリック


←ボルト・ナット用カバータイプはこちらをクリック

貫通ナットを袋ナットタイプに!   ナットヘッドをスポーティーに!
貫通ナットを落ち着いた雰囲気に!
TOYOTAのランクル100系200系やレクサスLS460・LS600、
HONDAのレジェンドKB1の貫通ナット(全ネジ切りタイプ)使用の方にはM14mmサイズ用も!




80〜90℃お湯で温めてから強く挿し込んでください。
ナットエンドキャップ取付にはネジ未締ネジ部約6mmを必要とします。
この商品はプロフェッショナル専用仕様の格安商品ということもあり、特にの表面処理は行っておりませんので、製造工程によるやむをえないキズや歪み等はご了承の上お買い求め下さい。
装着時の水侵入防止には装着の際、ポリエチレンとナット素材対応の接着剤を塗布や、パッキン・Oリングを挿入してナットに装着等の方法を必要とします。
通常走行で脱落テストは行っておりますが、使用や素材劣化などの条件でご使用や使用できる期間は異なります。プロフェッショナル専用商品として使用者責において交換や使用判断を委ねる製品です。
1度装着したナットエンドキャップを外しての再使用することはできません。

ナットエンドキャップ
(20個入)

ナット側ネジ挿入部 挿入部約6mm
ネジへの掛かり部4.5mm
※挿入長1mm以上のカットしての使用は機能を損ないます。


種類 仕様 目安価格
12mm1/2inch
円錐台

全長 約 9 mm
重量 約 0.55 g〜0.65 g
表面
  突出部   約 3mm
  頭部直径 約12 mm
  底部直径 約 13mm

ブラック・グレー・ライトシルバーメタリック・レッド・ブルーメタリック
各色

¥600-/20個

12mm1/2inch
半球

全長 約 14 mm
重量 約 1.1 g〜1.3 g
表面
  突出部   約 8mm
  直径    約16 mm
ブラック・グレー・ライトシルバーメタリック・レッド・ブルーメタリック
各色
¥600-/20個
12mm1/2inch
小皿


全長 約 9 mm
重量 約 0.55 g〜0.65 g
表面
  突出部       約 3mm
  頭部直径    約14.5 mm
  底部直径    約 14.5mm
  皿部内側直径 約12.5mm
  皿部奥行き      約1mm

ブラック・グレー・ライトシルバーメタリック・レッド・ブルーメタリック
各色

¥600-/20個

12mm1/2inch
中皿

全長 約 9 mm
重量 約 0.65 g〜0.75 g
表面
  突出部      約 3mm
  頭部直径    約16 mm
  底部直径    約 16mm
  皿部内側直径 約14mm
  皿部奥行き     約1mm
ブラック・グレー・ライトシルバーメタリック・レッド・ブルーメタリック
各色

¥600-/20個

14mm用/
φ12.7〜13.2mm用

小皿


全長 約 9 mm
重量 約 0.7 g〜0.8 g
表面
  突出部       約 3mm
  頭部直径    約14.5 mm
  底部直径    約 16mm
  皿部内側直径 約12.5mm
  皿部奥行き      約1mm
ブラック・グレー・ライトシルバーメタリック・レッド・ブルーメタリック
各色

¥600-/20個


写真(M14mm用小皿)のホイールナットはM12mm貫通ですが、M12mm貫通ナットでも直径12.8〜13.3mmのくり抜きナットには使用可能です。


※ナットをボルトへ装着時、ナットのボルトネジの掛かっていない空きネジ部が6mm以上必要です。自動車に装着されている貫通ナットの空きネジ部奥行きを計って下さい。
(空きネジ部6mm以上無い場合、メーカーや法令で安全を確保できるとする範囲内ならオフセットを調節〔例:ホイールスペーサー等〕も適応であれば一考です。
弊社オリジナル「レーシングナット」はナットエンドキャップ取付可能なナットです。
※ナットエンドキャップをナットネジ部への挿
入は道具なしでもできますが、ある程度の力を要しますので、怪我やナットエンドキャップ破損のないように、あて木等をして挿入角度に注意しハンマーでごく軽く叩く方法等工夫して挿入して下さい。(塗装されたナットエンドキャップは、叩くと傷が付きますので、指の強い力で押し入れ、ネジの締め付け方向に少し回して下さい。作業には十分なご注意をお願いします。)(挿入の強さやネジ山形状で微妙にナットエンドキャップが削れ、その削れ物が原因できっちりと収まらない場合もありますことをご了承下さい。)
※1度ナットネジ部に挿入したナットエンドキャップの再使用はできません。(逆方向に力がかかるとネジ掛かり部が破損します)
※ナットエンドキャップ(オプション品も含む)使用に関する責は、使用可能な環境での使用であるかや製品の寿命など他があるので使用者の責とさせていただきます。
※この製品は金型や正常製造工程によって起こるキズや歪み等がありますことをご了承下さい。
※この製品をホイールナットに装着しての走行テストは通常走行(高速道路を含む)のみです。
※このナットエンドキャップはM12mm貫通(貫通部全ネジ切りタイプ)P1.00〜P1.75mmナットに使用できる汎用タイプです。
※水の侵入対策は行っておりません。(接着剤・シールやパッキン等は用意されておりません。)
※商品の微妙な仕様や素材変更は公示なく行う場合があります。

ゴールドメッキ・クロームメッキ ナットエンドキャップ 試作品少数量 在庫限りの限定販売(再生産予定未定)
本製品ベースはABS樹脂で成形され、ポリエチレン製と比べ硬質で、成形での収縮も少ないため、ポリエチレン製のマッチングとは異なります。
ポリエチレンでの可能とする対照の貫通ナットに装着する場合、プレス・バイスを使用し押し側(ナットエンドキャップ側)に硬度・厚さの適切なゴムパッドを当てて少しずつ丁寧に挿入する必要があります。又、他の方法としては、挿入部の固定用リブをほんの少し削って(またはねじ切りダイスで軽くネジ切りして)挿入する必要があります。
本欄ではレーシングナット等での軽量化としてよく見かけるくり抜き円筒形状への挿入でのマッチングを記載します。
試作品(数量限定)ですので、本品完売後は他社様からのO.E.M.製品としてのロッド注文ある場合、再生産はありますが、弊社ではクロームメッキ・ゴールドメッキは不定期の生産と考えています。

クロームメッキ
【M12mm用
円錐台】

最大直径
13mm

¥70/1
【M12mm用
半球】

最大直径
16mm

¥70/1
【M12mm用
小皿】

最大直径
14.5mm
¥70/1
【M12mm用
中皿】

最大直径
16.2mm
¥70/1
【M12mm用
円柱 小】

最大直径
14.8mm
¥80/1
【M12mm用
円柱 中】

最大直径
16.4mm
¥80/1
【M14mm用
小皿】

最大直径16mm

¥80/1
ゴールドメッキ
【M12mm用
円錐台】

最大直径
13mm

¥100/1
【M12mm用
半球】

最大直径
16mm

¥100/1
【M12mm用
小皿】

最大直径
14.5mm
¥100/1
【M12mm用
中皿】

最大直径
16.2mm
¥100/1
【M12mm用
円柱 小】

最大直径
14.8mm
¥120/1
【M12mm用
円柱 中】

最大直径
16.4mm
¥120/1
【M14mm用
小皿】

最大直径16mm

¥120/1
装着部リブを含めた外径12mm マッチング直径φ11.0mm〜φ11.7mm用 ネジ径M12mm〜M1/2インチ
※プレス・バイス等が無い場合、ほんの少しヤスリなどで削る必要があります。


※M12mm用円錐台はプレスやバイスで挿入した場合、写真のように頭部中央部に凹ができカルデラ形になります。
装着部リブを含めた外径14mm マッチング直径φ12.9mm〜φ13.7mm用 ネジ径M14mm
※プレス・バイス等が無い場合、ほんの少しヤスリなどで削る必要があります。

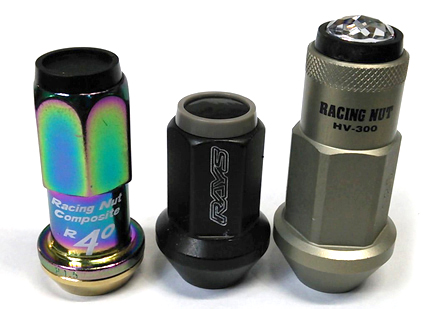

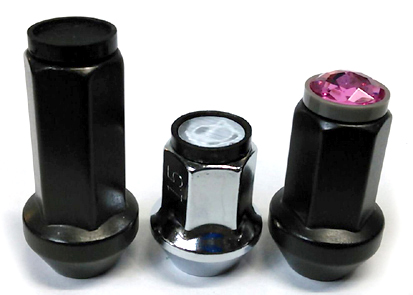

M12円錐台・半球・小皿・中皿・円柱小・円柱中 装着例 M14小皿 装着例

写真の
ナットの
くり抜
き部
直径は
Φ13.0mm
クロームメッキは準備中




■別売オプション


別売オプション 形状 カラー 仕様 目安価格
デコシール24枚
(ブラック・シルバー・レッド・ブルー)
小皿用
(デコシール12)
    ¥300
/24枚入り
中皿用
(デコシール14)
    ¥320
/24枚入り
※当社においてその破損の大小により1つ1つ判断しての分別出荷となりますのでご了承下さい。(その主旨ご理解ください。ご理解無き方のご入札はご遠慮下さい。
※貼付にはポリエチレン接着可能で軟質素材や歪みに対応する厚みの不織布、またその貼付物の素材や寿命を考えた使用環境対応の接着剤または両面テープが必要になります。
※貼付の際は、接着対象面のゴミ・ほこり・油分等を念入りに取り除いて下さい。
※仕様変更する可能性があります。生産ロッドによる微妙な違いについては公示及び連絡しないことをご了承の上お買い求め下さい。


● 当パンフレット掲載商品は全てプロフェッショナル専用及びマニア向けです。作業・加工・使用トラブルについての保証などは一切ありません。
● 当パンフレット記載の価格は弊社お取引における仮の設定価格(目安価格)で、製品はオープン価格とさせていただきます。
● 国内外の取引事情による物価高沸等により、急な目安価格の変更がある場合もあります。
● 製品の容器や内容仕様・価格は、弊社への素材入荷価格の変動により変更する場合もあります。
● 販売参考価格はお取引のための仮の設定価格(目安価格)で、商品はオープン価格です。
● 記載製品の表面を変更したデザインO.E.M.受注も可能となっておりますので、ご希望の方はお問い合わせ下さい。
● 販売店募集中。(※(ホイール)ナットエンドキャップお取引店様には、弊社常時在庫の定番ナット(潟~ックオリジナルのホイールナット・協永産業
  ホイールナット)を業版向けお見積より5〜10%安く納入の販売促進キャンペーンを行っております。)
● M12mm・1/2inch用ナットエンドキャップの表面デザイン変更のオリジナルナットエンドキャップは15000個からお見積もり致します。

● 送料・税金は含まれておりませんので別途必要となります。

工業用ボルト・ナットやパイプのエンドキャップ(カバー)に!
潟~ックのナットエンドキャップとボルトナットカバー汎用タイプ

※高密度ポリエチレンの高度はカッターナイフやキリ等での手加工や旋盤・ボール盤など機械工具での単純な切削加工も容易な素材です。
ソフトタイプは電動機械工具加工は向きません。




ナットエンドキャップが装着できるナットについて
ナットエンドキャップ
【M12mm用 円錐台・半球・小皿・中皿】
が装着できるナット
ナットエンドキャップ
【M14mm用小皿】
が装着できるナット
M12mm×P1.0〜P1.75
1/2 inch
の貫通(貫通部全ネジ)ナット

M14mm×P1.0〜P1.75
の貫通(貫通部全ネジ)ナット



※M12mm貫通ナットでφ13〜13.5mmくり抜き加工されたナットの場合、M14mm用小皿が装着できる場合があります。


ナットエンドキャップが装着できる自動車側(ハブボルト・ホイール)について
(ホイール)ナットエンドキャップ装着断面
ハブボルト頭部からナット穴口まで空ネジ部が6mm以下の場合(ハブボルトが長すぎる場合)ホイールと自動車側のハブの間にホイールスペーサーを装着する方法があります。
ホイール装着にホイールスペーサーを使用する場合の考察すべき注意点

※その他軽合金ナット使用の場合の注意


スチール製のホイールナット(SWCH-10RC鍛造製以上M12×P1.25〜P1.5mm)の場合、一般的日本車では、ネジのか噛み合い長10mm以上で8〜12kg/N・mのトルクでナット全て正確な均一締付トルク(トルクレンチ)が必要と言われていますが、安全のため12mm〜14mm以上を推奨します。
(ハブボルトの対応強度や各自動車メーカーの整備規定やこの取付方法が法律に合っているか等にもご確認・ご注意・ご考察下さい。)
通常、日本メーカー国産車新車時は問題はないようですが、不適正な締付トルクで締められたハブボルトやナットは傷んでいます。
また軽合金ナット ジュラルミンやマグネシウム混合率の高いナット等の場合、製造(またはご使用開始)より半年以上(コパペースト使用等良メンテナンス整備の場合でも最長2年、レース等の過酷な使用の場合は1年使用でも不可の素材のナットもあります。)、ジュラルミンナットは前述ネジの噛み合い長やスペーサー使用には適さないと考えております。

株式会社ミックオリジナルレーシングナットはナットエンドキャップ装着対応製品です。

(株)ミックでは左写真のナットエンドキャップ対応のホイールナット((株)ミックのオリジナルレーシングナット)も用意されています。日本製詳しくはこちらをご覧下さい。




プロフェッショナル専用
ナット切断用簡易ジグ
ホイールナットやロックを一般的な小型切断機でカット


小型切断機のバイス部分に固定するための簡易的なジグ(精密精度も確保されていません)ですので、ご使用には熟練の注意を要します。
※簡易的な応用品(使用安全注意)です。また、カットに耐えうるナットかどうかや、近年良質でないナットの流通が多くなりましたので、一般の方のご購入はご遠慮下さい。
  商品内容・仕様 【ヤフオク】ミックヤフー店 即決価格
M12×P1.5用簡易ジグ ・全長100〜102mm(首下約90mm)キャップボルト
・全長16mm 二面幅17mmのツバ付き60°テーパーホイールナット
・全長12mm 外径24mm 4穴60°テーパーナット
・全長8mm   外径24mm 4穴テーパーナット
・バイス部はさみ用の6角ナット全長49mm 二面幅24mm

・ワッシャー
※4穴専用アダプター別売
ミックヤフー店即決価格
¥1,100-
※業販仕切り価格の設定はありません。
M12×P1.25用簡易ジグ ミックヤフー店即決価格
¥1,100-
※業販仕切り価格の設定はありません。
4穴専用アダプター
M12×P1.5・M12×P1.25用
  ミックヤフー店即決価格
¥400-
M14×P1.5用簡易ジグ 全長100〜102mm(首下約75mm)二面幅17mm 60°テーパー付きボルト
・バイス部はさみ用の6角ナット全長49mm 二面幅24mm
M14×P1.5用簡易ジグ
ミックヤフー店即決価格

¥1,300-
※業販仕切り価格の設定はありません。



ナットエンドキャップはホイールナットのみならず、家具のパイプラックのパイプエンドキャップや
工業規格M12mmキャップにボルトのヘキサゴンレンチの差込部にも。
ディスプレイセットNECDS-1の足部にもナットエンドキャップ(半球)を使用してみました。
