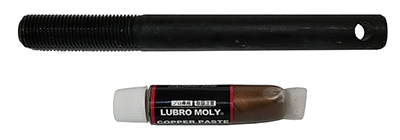

欧州ホイールボルト車のホイール装着補助工具（本格的プロ整備士向セット） ホイール取り付けボルト穴の位置合せに！！２個使っての作業はより容易に！ ※ホイールスペーサーを挟み込んで装着作業（ホイールセッティングボルト２個必要）等には必需品。 ●（株）ミックのホイールセッティングボルト 本製品ホイールセッティングボルトは日本工業規格（ＪＩＳ）のＳＣＭ４３５（クロムモリブデン鋼）強度区分１２.９日本製ボルトを切断しただけの製品ですが、本格的整備士業務用工具としての通常の乗用車用タイヤ付ホイール装着作業対応の強度と長年使用の寿命を有します。　 　※レバー等補助工具使用目的の穴直径は６mmです。　 　※強度･長年使用：仕様・規格からの想定対応説明 ※写真はＭ１４mm×Ｐ１．５mm×Ｌ１２５mm セットパッケージ例 ■Ｍ１４ｍｍ×Ｐ１．５ｍｍ×Ｌ１２５ｍｍ ￥１４００-/１個 ＋おまけ コパ―ペースト３ｇ１個 セット ■Ｍ１２ｍｍ×Ｐ１．５ｍｍ×Ｌ１２５ｍｍ ￥１２００-/１個 ＋おまけ コパ―ペースト３ｇ１個 セット 近年のＭｅｒｃｅｄｅｓ-Ｂｅｎｚ・Ａｌｆａ-Ｒｏｍｅｏ・Ｖｏｌｋｓｗａｇｅｎ・ Ａｕｄｉや、Ｐｏｒｓｃｈｅ・ＢＭＷ・ＲＥＮＡＵＬＴ・ＳＡＡＢ・ＶＯＬＶＯの 一部車種等他、近年自動車メーカーではＭ１２×Ｐ１.５仕様 からＭ１４×Ｐ１.５仕様への自動車が増えてきています。 旧車のＢＭＷ・Ｍｅｒｃｅｄｅｓ-Ｂｅｎｚ・Ｖｏｌｋｓｗａｇｅｎ・Ａｕｄｉや、 ＯＰＥＬ・ＲＥＮＡＵＬＴ・ＳＡＡＢ・ＳＭＡＲＴ等や小型車種に多く の使用用途あり。 ＦＩＡＴ・ＣＨＲＹＳＬＥＲ等他では、一部車種　 ■Ｍ１２ｍｍ×Ｐ１．２５ｍｍ×Ｌ１２５ｍｍ ￥１２００-/１個 ＋おまけ コパ―ペースト３ｇ１個 セット ■Ｍ１２ｍｍ×Ｐ１．７５ｍｍ×Ｌ１１５ｍｍ ￥８００-/１個 ＋おまけ コパ―ペースト３ｇ１個 セット ※本写真は下記※印説明のステンレス例 CITROEN・PEUGEOT・AlfaRomeo・FIAT等の 一部車種 VOLVO（V70：97〜99・C70：97〜06・570：97〜00・850：92〜93等）の一部車種 ※上記写真はステンレス鋼種区分：A2-70製\1,100-/個 日本製（互省製作所）の高強度（日本工業規格強度区分：１２．９　SCM４３５）キャップスクリューボルトを安価入手（次回販売はロッド違いで販売価格・全長等が変わる場合があります。）でき、自社で切断手加工で造った工具です。近年の見かけ良き製品と比べ、雑な部分や若干錆もあるかと思いますがご了承下さい。 ●（株）ミックの『ＬＵＢＲＯ ＭＯＬＹ　コパ―ペースト』 金属ネジ部の組付用銅コンパウンド配合ペースト ANTI-SEIZE COMPOUND -30℃〜+1,100℃ （弊社目安価格\１８０-/３g）　内容物U.K.製 ボルト締付トルクの正確性高める（ホイールボルト締付はナット取付と比べ締付トルク誤差がでやすい・次回外しの作業性・ネジ傷み防止・錆腐食防止等）銅コンパウンド配合の耐水性コンパウンドペーストグリースです。 ネジ部に極薄く塗布（M12mm又はＭ１４ｍｍ ５穴２０本ホイールボルトネジ掛かり部に１ｇ位）して使用する、プロ整備士（及び熟練者）専用製品です。特にスチールハブボルトにアルミナットとの組合せには寿命や安全性に効果。※ＲＨクロームメッキホイールナット（鉄より硬度高い・面あたり摩擦低い）でのご使用の場合、左車輪の締付トルクは１０〜２０％高めに等プロフェッショナル・熟練者の常識でご使用下さい。 コパ―ペーストはバッテリーターミナル等の電気端子接触部塗布では通電性向上、ディスクブレーキパッド背面に塗布ではブレーキきしみ音の消音性等でも、通常的に世界の整備士が使用。またフォーミュラーや自動車ワークスレースチーム等でのレース車ではほとんどの金属ネジ部に使用されていることが多いです。 自動車側ハブボルト（スチール）とホイールナット（アルミ）等の異質金属ネジ（膨張・収縮率違う組合せ金属使用時等）組合せの場合、締付トルク正確性と軟質側金属ネジ寿命向上はレース界の常識的塗布です。 『コパーペースト-30℃〜+1,100℃（耐水性）』は『シリコーングリース-30℃〜280℃（耐水性）』と並ぶプロ整備士(工業機械エンジニア・メンテナンス技士等)として常備の必須アイテムと考えます。　 ※ＬＵＢＲＯ ＭＯＬＹ コパ―ペースト（３ｇ・７．５ｇ・２５ｇ・６０ｇ）のみのご入り用の方は弊社公式ホームページをご覧下さい。 ※ＬＵＢＲＯ ＭＯＬＹ コパ―ペースト　￥１８０-／３ｇ透明ポリチューブ入　・　￥９００-／２５ｇ白ラミネートチューブ入 ※ＬＵＢＲＯ ＭＯＬＹ シリコーングリース　￥１８０-／３ｇ透明ポリチューブ入　・　￥８００-／２５ｇ白ラミネートチューブ入

■ホイールボルト車用ガイドボルト　応用工具　（株）ミックオリジナル ホイールガイドボルトに！ホイールボルト車　ベンツ・BMW・VW・Audi等に ホイール取付けがボルト車のホイール穴の位置合わせに。 ※本工具は本来Ｍ１４×Ｐ１．５のホイールボルト仕様の一部車種のホイール取付けをナットで取付けに変換する部品（ハブボルト・スタッドボルト）の応用使用です。写真形状をご覧下さい。 スタッドボルト全長３９ｍｍ Ｍ１４×Ｐ１．５　２個 仮締用ヘキサゴン孔二面幅 ７／３２インチ　レンチ１個 セット 自動車の４穴（５穴）のハブのホイール取付けネジ穴（Ｍ１４×Ｐ１．５）２カ所に本スタッドボルト（Ｍ１４×Ｐ１．５）を約１０ｍｍ程ねじ込んで下さい。この２つのスタッドボルトにホイール穴を合わせてホイールを引っかけて残りの２穴（３穴）に装着用のホイールボルトに取付けてから、スタッドボルト（Ｍ１４×Ｐ１．５）を外し、その穴に装着用をホイールボルトを取付け４個（５個）のホイールボルトを正規締付トルク（及び増締め）して下さい。 ホイールボルト車用ガイドボルト（スタッドボルトＭ１４×Ｐ１．５　Ｌ３９）２個+仮締用ヘキサゴン孔二面幅7/32inchレンチ1個 のセット　￥９２０−/１個 自動車ハブ側ネジ長：１０ｍｍ ホイール側ネジ長：２３ｍｍ ボルト・ナットカバー用取り外し工具・圧入補助具 （株）ミックのボルト・ナットカバー　リムーバー ショート用　スタンダード　タイプ２　日本製 （株）ミックのボルト・ナットカバー　ショートを装着したホイールボルト・ナットから取外す工具です。 ■ステンレスＳＵＳ４３０製 ■全長：約９７ｍｍ ■板厚：０．８ｍｍ ■板幅：１０ｍｍ ■日本製 ■�潟~ックの目安価格　￥３６０−/１個 ＜使用対象ボルトナットカバー＞ ホイールボルト・ナットとカバーに０．８ｍｍ以上リムーバーを引っかけるクリアランス（すき間）があれば、（株）ミックのボルト・ナットカバー　ショートだけでなく、セミロング・ロングやＡＢＳ製カバー・他社製品の引き抜き外しタイプのボルト・ナットカバーにも使用可能なものが多くあります。 その他ボルト・ナットカバー頭部に工具が引っかかる構造となっているＡｕｄｉ・プジョー社純正やＴＰＩ製ナット／ボルトキャップにも流用可能です。 板厚は０．８ｍｍ引っかかり部長２．２〜２．５ｍｍながら、ステンレス素材（工具として磁力対応性重視ＳＵＳ４３０）で剛性あり確実な作業が可能です。また他社様製ボルト・ナットカバー附属の同様引き抜き工具と比べ板幅１０ｍｍはホイールの狭いボルト・ナット孔にも有効です。全長約９７ｍｍはステンレスの剛性も加味してボルト・ナット孔の深いホイールや長いボルト・ナットカバーにも対応可能。 リムーバーのボルト・ナットカバー引っかかり部の曲げは９０°ですが、手で掴む引き抜き側曲げ部は手で軽くの力で曲げられますので、使用対象のボルト・ナットカバーの径（ＨＥＸ等）はフリーサイズ用となっています。 ※弊社のボルト・ナットカバー　リムーバー　ショート用　スタンダード（１００円ショップトング加工品目安価格￥２８０）と比べ、この『ショート用　スタンダード　タイプ２』（２０１７年５月新製品目安価格￥３６０）は、たかがの単純構造ですが、素材剛性板厚・径の小さなホイールボルト・ナット作業孔の作業性（できる限りプラスチック製ボルト・ナットカバーを傷めず）の板幅・径（ＨＥＸ等）の大きなボルトナットカバーまでの汎用対応性できるようにの曲げ位置等、乗用車用ボルト・ナットカバー外し要素の全ての面で改善されています。 ●リムーバーショート用スタンダードタイプ�Uのその他の使用用途● ・平型ヒューズ外し・四角柱型リレー外し ・食卓や厨房等での薬味や角砂糖用トング ・ピンセットのような精度はありませんが実験用つかみ具 ・パソコンのＣＰＵ外し 単純な低価格な製品性での業務まで有効と多用途のこだわり（株）ミックオリジナルな道具（工具）です。ＳＵＳ３０４製はお問い合せ下さい。   （株）ミックのボルト・ナットカバー　リムーバー　　デモ販売とD.I.Y. （株）ミックのボルト・ナットカバーを装着したホイールボルト・ナットから取外す工具です。 １００円均一ショップ販売製品利用の応用簡易手造り工具です。見かけ無視。 Ｄ．Ｉ．Ｙ．として自身での加工制作については弊社ホームページをご覧下さい。 （１）カバーリムーバー　ショート用　スタンダードタイプ ボルト・ナットに装着されたカバーの奥の端にこの工具先端の曲がった部分を引っかけ引き抜きます。 つまみ部板幅１２ｍｍ �潟~ックの目安価格　￥３００−/１個（在庫限り） （２）カバーリムーバー　ショート用　強力タイプ （１）のカバーリムーバー　ショート用スタンダードタイプと同様の使用方法ですが、スタンダードタイプの適正な力加減では抜けないような場合に有効な道具です。 ステンレス製板厚もあり、自身加工では手強い作業です。 ※お見積もり　通常使用では必要ありません。 （３）カバーリムーバー　ロング・セミロング用　スタンダードタイプ この工具の先端の薄くなった部分をボルト・ナットカバーロング・セミロングの六角面部対面２面を適正な力加減で挟み抜きます。 狭いスペースでのつかみが必要な場合 �潟~ックの目安価格　￥４００−/１個 （４）カバーリムーバー　ロング・セミロング用　強力タイプ （３）のカバーリムーバーロング・セミロング用スタンダードタイプと同様の使用方法ですが、スタンダードタイプの適正な力加減では抜けないような場合に有効な道具です。 ※ホイールボルトやアダプター作業孔の奥深いものや狭いものには不向きです。 �潟~ックの目安価格　￥２８０−/１個 （株）ミックのボルト・ナットカバー　圧入用補助工具 19.6HEXのボルトナットカバーショートとしても満たしますが、応用工具として！ ロング２１・２２を軽衝撃挿入時の緩和効果や旋盤で使用する場合の掴みの傷防止にも。 ボルトナットカバーショート１９６ �潟~ックの目安価格　￥１１０-/１個 （株）ミックのナットエンドキャップ　圧入用補助工具 �潟~ックの目安価格　￥６０-/１個 工具としてのご購入でカラーは選択不可　ポリエチレン製 ナットエンドキャップM12用円錐台を使用すると 小皿・中皿・円柱小・円柱中に ナットエンドキャップM12用小皿を使用すると 円錐台・半球に ナットエンドキャップM12用中皿を使用すると 円錐台・円柱小・円柱中に 参考：熱収縮チューブ □この熱収縮チューブはホイールボルト・ナットから 　プライヤー（一般工具）で、（株）ミックのボルト・ナットカバーを 　外す場合につく傷防止に効果があります。 ★ポリエチレン樹脂製・ＡＢＳ樹脂製ボルト・ナットカバー 　・ショート（及びアクセサリーカバー１７・１９）： 　　カバー頭部から約５ｍｍ部をプライヤー先端とし 　　てつかみ引き抜きます。 　・セミロング・ロング： 　　カバーの頭部（六角柱部）をつかみ引き抜きます。 　　※つかみは適度な力加減にご注意下さい。 □プライヤーのつかむ（はさむ）部分を 　この熱収縮チューブで被いドライヤー等で 　９０℃以上の熱気を与え、収縮によりプライヤーに 　固定してからボルト・ナットカ　バーの外し作業に 　使用します。 　※作業での火傷等に注意 　　 ※熱収縮チューブは(株)ミックの販売品ではありません。 (株)ミックのボルトナットカバーのメンテナンス性向上目的（テストで効果的だった）１例です。 一般的大きさのプライヤの場合、φ15mm熱収縮チューブ。ホームセンター等で電気材料として販売有り。

ナット切断用簡易ジグ 小型切断機のバイス部分に固定するための簡易的なジグ（精密精度も確保されていません）ですので、ご使用には熟練の注意を要します。 ※簡易的な応用品（使用安全注意）です。また、カットに耐えうるナットかどうかや、近年良質でないナットの流通が多くなりましたので、一般の方のご購入はご遠慮下さい。 ナット切断用簡易ジグ　M12×P1.5用 �潟~ック目安価格　￥１，１００-/1セット ・全長100〜102mm（首下約90mm）キャップボルト ・全長16mm　二面幅17mmのツバ付き60°テーパーホイールナット ・全長12mm　外径24mm　4穴60°テーパーナット(協永産業製) ・全長8mm 　 外径24mm　4穴テーパーナット(協永産業製) ・バイス部はさみ用の6角ナット全長49mm　二面幅24mm ・ワッシャー ナット切断用簡易ジグ M12×P1.25用 �潟~ック目安価格　￥１，１００-/1セット ・全長100〜102mm（首下約90mm）キャップボルト ・全長16mm　二面幅17mmのツバ付き60°テーパーホイールナット ・全長12mm　外径24mm　4穴60°テーパーナット(協永産業製) ・全長8mm 　 外径24mm　4穴テーパーナット(協永産業製) ・バイス部はさみ用の6角ナット全長49mm　二面幅24mm ・ワッシャー ※[別売]4穴専用アダプター21HEXレンチ用A-15(協永産業製) �潟~ック目安価格 ￥４００-/1個 ・4穴専用アダプター（M12×P1.5・M12×P1.25用） ※[別売]21→17HEX変換アダプター21HEXレンチ用A10-L60(協永産業製) �潟~ック目安価格 ￥２５０-/1個 ナット切断用簡易ジグ　M14×P1.5用 �潟~ック目安価格　￥１，３００-/1セット ・全長100〜102mm（首下約75mm）二面幅17mm　60°テーパー付きボルト ・バイス部はさみ用の6角ナット全長49mm　二面幅24mm

ホイールナット球面座＆ネジ掛りチェックゲージ ■協永産業製　ラグナット用、球面座チェックゲージ (ラグボルトの球面座、ねじピッチ、首下長さを確認できます。)　日本製 欧州車のラグボルト球面座は、M14（14R/13R/12R）、M12（13R/12R）、5種類あり1Ｒづつ形状が異なり、Rの見分けが困難（特にPIT作業中、混ざった時など）です。そんな時、球面座を確認するゲージがあれば便利ではないでしょうか？ 輸入車を専門に取り扱っている業者様、あるいはユーザー様にお勧めのアイテム、工具ケースにお一ついか かでしょうか？  品番  (株)ミック 目安価格 協永産業 カタログ価格  JAN コード  BCG ￥4,800   ￥4,000（税抜）  4965581 900018 　　　　　　 ■サイズ ： W130×H144 mm/1mm厚　 ■材質 : ステンレス製 ■取付け座の確認　 ●ネジ径M14 ： （14R、13R、12R、60°テーパー）　●ネジ径M12 ： （13R、12R） ■ねじピッチの確認 ●ミリメートルねじ ： （Ｐ1.5、P1.25、P1.75、Ｐ2.0） ●インチねじ ： （1／2”-20RH、3／8”-24RH） ※首下長さ、60mmまで ■協永産業製　ホイールナットネジ掛かり代チェックゲージ （SCREW SPANNING GAUGE） Ｍ１２ｍｍ×Ｐ１．５ｍｍ用・Ｍ１２ｍｍ×Ｐ１．２５ｍｍ用セット   品番 (株)ミック 目安価格 協永産業 カタログ価格 JAN コード NTG ￥6,000   ￥5,000（税抜） 4965581 900025 　　　　　　 ■入数 ： M12×P1.5（1個）/M12×P1.25（1個） ■全長 ： 103mm　■外径 ： φ24mm ■パッケージサイズ ： H79×W125×D32 mm ■1パッケージの重さ ： 177g タイヤホイールを交換する際、「弊社（※1）スチール製ナットは10mm以上締め付けてください。」 との注意事項が明記されてます。 このネジ掛かり代を確認する際、ネジの回転数で凡その締め付け長さを確認してましたが、このゲージは（※2）実際にネジがハブボルトに、どのくらい掛かるのかを計測できる製品です。 ネジ締め付けの過不足（図.1、図.2）は、重大な事故に繋がる恐れがございます。 タイヤショップ様並び、カーショップ様にお勧めの商品です。 お客様の愛車にタイヤ、ホイールを安心して装着できる、アイテムいかがでしょうか？ ※1 ： 弊社アルミ軽合金製ナットのネジ締め付けは、15mm以上です。 ※2 ： 測定数値は、弊社ホイールナットを基準としています。 他社品につきましては形状により実際の掛かり代が異なる場合がございます。予めご了承ください。 ※下記、図.1、図.2の状態では絶対に使用しないでください。   ■(株)ミック　ホイールナットネジ掛かり簡易ゲージ（ネジ山数） ホイール装着の安全面最重要条件の１つです。日本製 Ｍ１２ｍｍ×Ｐ１．５ｍｍ用・Ｍ１２ｍｍ×Ｐ１．２５ｍｍ用セット    (株)ミック目安価格 ￥1,800 　　　　　　 ◆ネジ掛かり必要山数（ゲージは約４２ｍｍまで測定可能） スチール製ナット（例：ＳＷＣＨ−１０ＲＣ材・ＳＣＭ４３５材） Ｍ１２ｍｍ×Ｐ１．５ｍｍ ７山（１０．５ｍｍ）以上 Ｍ１２ｍｍ×Ｐ１．２５ｍｍ ８山（１０．０ｍｍ）以上 アルミ製ナット（例７０７５−Ｔ６処理材） Ｍ１２ｍｍ×Ｐ１．５ｍｍ １０山（１５．０ｍｍ）以上 Ｍ１２ｍｍ×Ｐ１．２５ｍｍ １２山（１５．０ｍｍ）以上 ※本製品は�潟~ックのレーシングナットロング４８（１７ＨＥＸツバ部直径24mm貫通全ネジ仕様）を応用した簡易測定器具です。 ※必要山数は（株）ミックオリジナル（及び協永産業（株））ナットを基準としております。 他社製品につきましての必要山数はスチール製の場合素材違いや焼入れ、アルミ製の場合素材違いやＴ６処理の有無（処理不足等も注意）や締付トルク指定等より異なる場合があります。 ◆使用方法 交換するタイヤ（ホイール）を車輌ハブボルトに１ヶ所固定用ナット（ご用意下さい）で取り付け、その対側ハブボルトに、同じネジピッチの簡易ゲージの（株）ミックのレーシン グナットロング４８を取り付け、 ナットに簡易ゲージのボルトをねじ込んで奥突き位置が測定位置となります。ボルトとホイールナットとの間の六角ナットは補正設定用です。 ナット頭部とボルトに取り付けられたナットとの間のネジ山を数えて下さい。

※�潟~ックの目安価格は販売価格ではありません。
お取引仕切り設定のための基準価格(税別)です。
