ボルトナットカバー　designed by KAYOH　
2018年特許取得！第6415203号
対応温度：100℃まで
日本製　
made in JAPAN
ボルトナットカバーシステム（サイトマップ）｜装着写真・アレンジ参考写真｜加工方法（参考）｜ナットエンドキャップ（貫通ナットやパイプ向）｜
ナットキャップ19HEX用（格安）　｜　



汎用

日本製
made in JAPAN		 17HEX・19HEX・21HEX・22HEX
(16HEX・14HEX)等　六角柱ボルト・ナット用
円柱・多角形柱等 ロックボルト・ナット用
(株)ミックのボルト・ナットカバー
仕様表

ポリエチレン樹脂製
対応温度：100℃まで
designed by KAYOH

■ 指でつまんで手での装脱着性！
　（ショート・スーパーショートは除く）
■ カッターナイフ・旋盤でカット可能！
　（全長：挿入長調節）
■ 汚れにくく洗いも容易！
　（ポリエチレン製特性：新品感長寿命）
■ 別売アクセサリーでプレミアム感！
　（チャーミィ・スポーティ・ラグジュアリー）

◆接圧式装着　主に六角ボルト・六角ナット用
カラー：■ブラック・■ライトシルバーメタリック・■レッド・■ブルーメタリック・■グリーンメタリック・□ホワイト

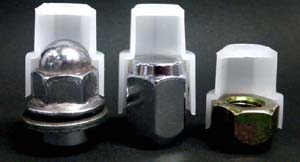

装着構造


切断写真はロングＳ２１
左：ロングＳ２１－５（加工品）
中：ロングＳ２１汎用（標準品）
右：ロングＳ２１－７（加工品）

接圧式
※ショートは除く
　 １７ＨＥＸ用 １９ＨＥＸ用 ２１ＨＥＸ用 ２２ＨＥＸ用



セミロング

Ｓ１７汎用

ロング

Ｓ１７汎用



ショート

Ｓ１９汎用



ショート
ツバ付
Ｓ１９汎用


セミロング

Ｓ１９汎用

ロング

Ｓ１９汎用

ロング

Ｓ２１汎用

ロング

Ｓ２２汎用
目安価格
（税別）		 \110／1個 \110／1個 \110／1個 \80／1個 \110／1個 \110／1個 \130／1個 \130／1個
販売店制限 　 　 　 　 　 特約店のみ 特約店のみ 　
各ＨＥＸ対応
二面幅
（対角長）
ｍｍ		 17HEX
16.4～16.9		 17HEX
16.4～16.9		 (19HEX
21.1～21.6)		 (19HEX
21.1～21.6)		 19HEX
18.6～18.9		 19HEX
18.6～18.9		 21HEX
20.4～20.9		 22HEX
21.4～21.9
装着挿入部
奥行き		 20mm 20mm 15mm 15mm 20mm 20mm 20mm 20mm
全長 34mm 39mm 19mm 19mm 34mm 39mm 39mm 39mm
外観六角部
形状
(ツバ部)		 17HEX 17HEX 21HEX 21(23)HEX 17HEX 17HEX 19HEX 19HEX
外観六角部内側
ＨＥＸ対応
（二面幅）
ｍｍ		 14HEX
13.4～13.9		 14HEX
13.4～13.9		 各HEX対応
二面幅参照		 各HEX対応
二面幅参照		 14HEX
13.8～14.0		 14HEX
13.8～14.0		 16HEX
15.8～16.1		 16HEX
15.8～16.1
外観円柱
部長		 22mm 22mm － － 22mm 22mm 22mm 22mm
外観円柱部
直径		 23mm 23mm － － 25mm 25mm 27.5mm 27.5mm
頭の凹部
直径		 12.5mm 12.5mm 14mm 14mm 12.5mm 12.5mm 12.5mm 12.5mm

※全長１５ｍｍ未満のボルトナットカバー呼称：スーパーショート※カット加工：全長調節（挿入部浅く）のカット加工代￥２０／１個（ショートＳ１９は行っておりません）
面取り加工：カット加工品のカット部内側テーパー面取り加工代￥２０／1個※六角部円柱部の境目カットは除く



◆密着式装着　主に円柱・多角形柱・花柄柱形状等ロックボルト・ロックナット用
本製品は組合せ金型製造のため、生産スケジュール都合で欠品の際の再生産製品納期が
長期要する場合があります。特別生産製品


　 直径20.0～20.7mm用

セミロングＣ１８		 直径20.7～21.3mm用

セミロングＣ１９		 直径22.2～22.9mm用

セミロングＣ２０		 直径22.9～24.8mm用

セミロングＣ２１
外観形状 セミロングS17汎用
と同じ		 セミロングS17汎用
と同じ		 セミロングS19汎用
と同じ		 セミロングS19汎用
と同じ
目安価格
（税別）		 \130／1個 \130／1個 \130／1個 \130／1個
挿入奥行き 19mm 19mm 19mm 19mm
挿入部先 六角部との間にφ１６ｍｍのセンター軸出し用逃げを設けています。

※特別加工：全長調節（挿入部浅く）のカット加工代￥２０／１個



◆別売オプション（アクセサリー・リムーバー）
弊社ホームページ『ポリエチレン製(株)ミックのボルト・ナットカバー用』をご覧下さい。

本説明記載内容は２０１７年７月１日時です。販売カラーバリエーション・初回の装着方法・取扱ご注意や、
目安価格（税別）・仕様等変更は㈱ミックホームページの表記変更となります。
１６個・２０個パッケージセットご用意あります。
㈱ミックのボルトナットカバー（参考資料）
